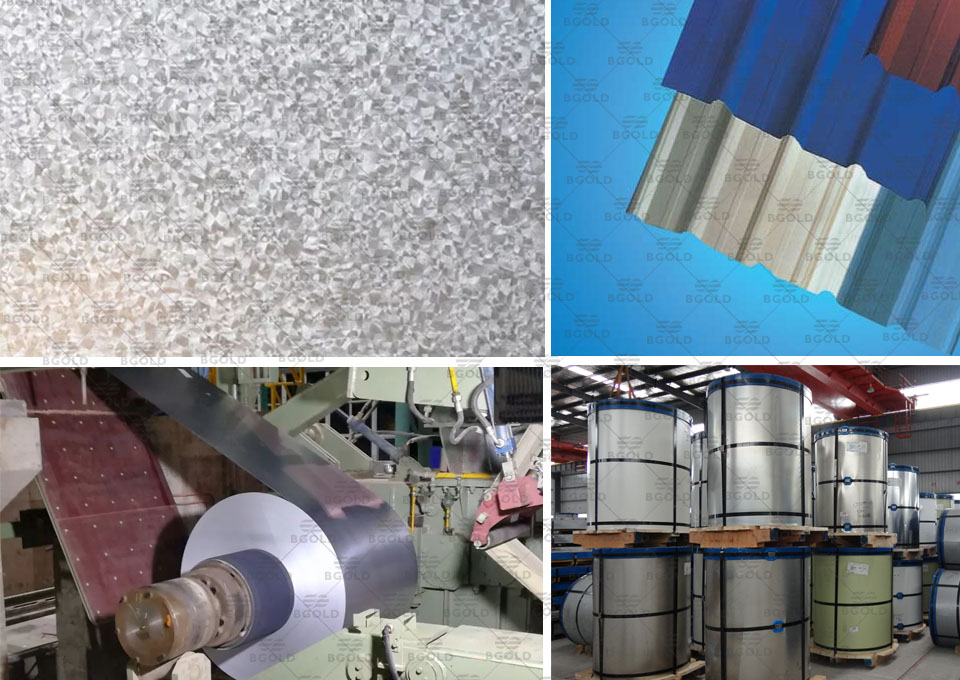

采用熱鍍鋁鋅鋼板（55％AI-Zn）作為彩涂基板，通常含鋁鋅量為150g/㎡；
產(chǎn)品特點
熱鍍鋁鋅板的耐蝕性是熱鍍鋅的2~5倍；
高至490℃的溫度下連續(xù)或間接適用不會嚴(yán)重氧化或產(chǎn)生氧化鐵皮；
反射熱和光的能力是熱鍍鋅鋼板的2倍，反射率大于0.75是節(jié)能的理想建筑材料；
|
注：至于鍍層選擇熱鍍純鋅還是熱鍍鋁鋅，則主要取決于適用環(huán)境的酸堿度。純鋅在堿性介質(zhì)中的表現(xiàn)優(yōu)于鋁鋅合金，在酸性介質(zhì)中的表現(xiàn)則相反。因此，推薦相對酸性環(huán)境中采用鍍鋁鋅彩涂，相對堿性環(huán)境則采用熱鍍純鋅彩涂，根據(jù)使用經(jīng)驗，濕的木材、混凝土等不要長時間接觸鍍鋁鋅基板。 |
鍍層重量
熱鍍鋁鋅基板鍍層厚度：30-90g/m2 (單面)。
熱鍍鋅基板鋅層厚度：50-140g/m2 (單面)。
基板及適用
鍍鋁鋅基板：耐蝕性優(yōu)異，主要適用于建筑外板。
熱鍍鋅基板：耐蝕性優(yōu)良，較適用于建筑外板，也可用于建筑內(nèi)板和部分家電用鋼。
| 基板類型 | 一般用 | 沖壓用 | 深沖壓用 | 結(jié)構(gòu)用 |
|---|---|---|---|---|
| 熱鍍鋁鋅 | TDC51D+AZ | TDC52D+AZ | TDC53D+AZ、TDC54D+AZ |
TS250GD+AZ、TS300GD+AZ、 TS350GD+AZ、TS550GD+AZ |
| 熱鍍鋅 | TDC51D+Z | TDC52D+Z | TDC53D+Z、TDC54D+Z | TS280GD+Z、TS350GD+Z、TS550GD+Z |
鍍鋁鋅基板彩涂產(chǎn)品力學(xué)性能
| 牌號 | 拉伸試驗a,b,c,d | ||
|---|---|---|---|
|
屈服強度
MPa
|
抗拉強度
MPa
|
斷后伸長率 A 80mm
% 不小于
|
|
| DC51D+AZ | - | 270～500 | 22 |
| DC52D+AZ | 140～300 | 270～420 | 26 |
| DC53D+AZ | 140～260 | 270～380 | 30 |
| DC54D+AZ | 120～220 | 260～350 | 36 |
a 當(dāng)屈服現(xiàn)象不明顯時采用RP0.2 ，否則采用ReH。
b 當(dāng)拉伸試驗試樣為GB/T 228中的P6試樣，試樣方向為橫向樣。
c 當(dāng)產(chǎn)品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2個單位；當(dāng)產(chǎn)品公稱厚度不大于0.50mm時，斷后伸長率允許下降4個單位。
| 牌號 | 拉伸試驗a,b,c,d | |||
|---|---|---|---|---|
|
屈服強度 MPa |
抗拉強度
MPa
|
斷后伸長率
% 不小于
|
||
| A 80mm | (L0 =50mm,b=25mm) | |||
| S250GD+AZ d | 250 | 330 | 19 | - |
| S300GD+AZ d | 300 | 380 | 18 | - |
| S350GD+AZ d | 350 | 420 | 16 | - |
| S550GD+AZ e,f | 550 | 550 | - | 2 |
a 拉伸試驗試樣為縱向樣。 b 當(dāng)屈服現(xiàn)象不明顯時采用RP0.2 ，否則采用ReH。
c 當(dāng)產(chǎn)品公稱厚度不大于0.70mm,斷后伸長率允許下降2個單位。
d 試樣為GB/T 228中的P6試樣。
e 試樣為GB/T 228中的P14試樣。
f 對于牌號為S550GD+AZ的產(chǎn)品。當(dāng)產(chǎn)品的厚度不大于0.7mm時，由于厚度減薄效應(yīng)，導(dǎo)致伸長率過低，以致無法測得到屈服強度。此時，屈服強度用抗拉強度代替。
注：本網(wǎng)站數(shù)據(jù)部分來源寶鋼彩涂板企業(yè)標(biāo)準(zhǔn)BQB/440 -2014 ，寶鋼彩涂板產(chǎn)品手冊，及工程案例。
